1. DESCRIPTION
   PHOTO+ est un appareil périphérique pour le générateur de messages IRISTEXT-4000-Pro avec option I-GLNK. Il associe des images arrière-plans aux pages alpha-graphiques créées sur IRISTEXT-4000. Ces images saisies à partir d'une caméra, d'un magnétoscope, ou tout autre source vidéo sont numérisées via IRISTEXT-4000 et emmagasinées sur disque magnétique.

2. NOMBRE D'IMAGES
   - 5850 images pleine grandeur min., possibilité au-delà de 64000 selon la grandeur.

3. TEMPS D'ACCÈS
   - Moins de 2 Secondes.

4. DÉFINITION
   - 720 X 486 (CCIR-601 STANDARD) soit 540 lignes.
   - YUV 4:2:2 (FRAME)
   - numérisation: 8-bits luminance, 8-bit chroma

5. INTERFACE IRISTEXT
   - entièrement contrôlée par IRISTEXT-4000 via RS-232 (connecteur DB9M)
   - menu de commandes telles que:

   sélection d'images fixes ou d'une source "en direct"
   mémorisation d'images
   montage multi-photos: zoom, inversion, champ 1, 2 ou les deux.
   maintenance de fichiers: effacer, copier, déplacer.

6. ENTRÉES VIDÉO
   - 2 sources composites (connecteur BNC via adapteur) ou Y/C (NTSC) (connecteur mini-din 4 broches) ou 1 source composantes analogiques (connecteur BNC) (Y, R-Y, B-Y)
   - correcteur de base de temps intégré
   - filtre d'entrée pour sources instables telles que magnétoscopes

7. SORTIE VIDÉO NTSC, QUALITÉ TÉLÉDIFFUSION(rapport de mesures ci-joint)
   - RS-170A (voir rapport de mesures de PHOTO+)
   - GENLOCK sur l'une des 2 entrées composites ou sur l'entrée d'un noir ("Blackburst") (connecteur BNC)

8. TRANSITIONS ENTRE LES IMAGES
   - fondu entre images ("cross-fade")
   - fondu au noir
   - fondu du noir
   - immédiat

9. COMPATIBILITÉ DE FORMAT D'IMAGES
   - .TGA (TARGA)
   - .BMP (DEVICE-INDEPENDENT BITMAP)
   - .YUV (4:2:2)

10. INTERFACE RÉSEAU LOCAL (LAN)
    - permet à d'autres ordinateurs sur le réseau d'échanger ou à mettre à jour les fichiers d'images ou audio d'un Photo+
    - permet à une unité Photo+ centrale de mettre à jour d'autres Photo+
    - copie automatique vers d'autres Photo+ suite à la saisie d'un fichier image ou audio
    - Ethernet IEEE 802.3 10 base T ou 10 base 2
    - supporte les protocoles TCP/IP, NetBEUI et IPX/SPX

11. OPTIONS AUDIO (I-AUDIO-1 ou I-AUDIO-2)
    - possibilité de 1 ou 2 canaux afin de faire la saisie du son sans interrompre la diffusion
    - entrée mono pour microphone dynamique à basse impédance ou à electret
    - entrée stéréo auxiliaire
    - sortie stéréo pouvant fournir directement des haut-parleurs.
    - fondu entre entrée auxiliaire et fichier son.
    - format PCM (fichier "wave")

12. OPTION 2IÈME CANAL PHOTO+ INDÉPENDANT (I-PHOTOp)
    - s'ajoute à I-VIDL-Sr pour la préparation hors-ligne des photos
    - permet la diffusion indépendante d'images différentes dans 2 canaux (avec I-VIDT-Sr)
    - Les spécifications 3, 4, 6, 7, 8 et 9 s'appliquent également à ce 2ième canal PHOTO+.

13. PANNEAU AVANT
    - porte d'accès aux boutons de contrôle verrouillable
    - accès au filtre amovible du ventilateur avant

    TÉMOINS LUMINEUX: alimentation et accès disque dur

    BOUTONS DE CONTRÔLE: alimentation AC et reset (remise à zéro)

14. ALIMENTATION
    - 120 VCA nominal (90-132 VCA) ou 240 VCA nominal (180-264 VCA)
    47 à 63 Hz par sélection d'un interrupteur
    - 6 Amp max à 120 VCA, 4 Amp à à 240 VCA-
    - cordon IED 320 détachable

15. DIMENSIONS
    - s'insère dans un châssis standard 19"
    - occupe 4 unités de hauteur

    hauteur largeur profondeur poids net poids à l'expédition dimensions à l'expédition

    = 7" (17.7cm) =19" (48.2cm) incluant support de chassis = 17.3" (43.9cm) sans support de chassis 19" = 19.8" (50.3cm) avec poignées avant = 17.8" (45.2cm) sans poignées avant = 35 lbs. (16kg) = 50 lbs. (23kg) = 26" x 22" x 14" (66cm x 56cm x 36cm)

Appareil de mesure: TEKTRONIX VM-700A (rapport tel que généré)
Source Video : générateur TSG-130

MESURES NTSC Bar Amplitude Sync Amplitude Blanking Variation Sync Variation Burst Amplitude FCC H Blanking FCC Sync Width FCC Sync-setup FCC Front Porch Sync to Burst End Breezeway Width FCC Burst Width Sync Risetime Sync Falltime RS-170A H Blanking RS-170A Sync Width RS-170A Sync-Setup RS-170A Front Porch Sync to Burst Start RS-170A Burst Width V Blank 4 IRE F1 V Blank 4 IRE F2 FCC Equalizer FCC Serration RS-170A Equalizer RS-170A Serration Line Time Distortion Pulse/Bar Ratio 2T Pulse K-Factor IEEE-511 ST Dist S/N Periodic Chroma-Lum Delay Chroma-Lum Gain Differential Gain Differential Phase Lum Non-Linearity Frequency Response @ 4.2 MHz

PHOTO+ 100.5 IRE 43.0% Bar 0.5% Bar 0.2% Bar 40.3% Bar 11.09 us 4.79 us 9.49 us 1.60 us 7.94 us 0.73 us 8.7 Cycles 104. ns 119. ns 12.16 us 4.68 us 9.44 us 1.66 us 5.43 us 9.0 Cycles PCN21.0 Lines 21.6 Lines 52.4% S.W. 4.58 us 2.40 us 4.69 us 0.2% 101.9% 0.6% Kf 1.4% SD 52.7 dB -7.7 ns 99.3% 0.42% 0.39 Deg 6.26% -0.85 dB

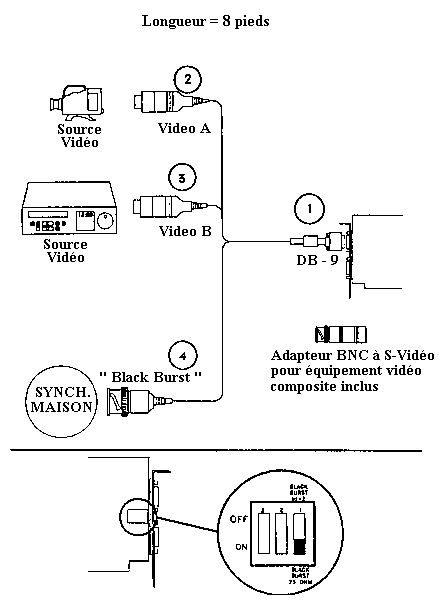

CÂBLE D'ENTRÉE VIDÉO PHOTO+

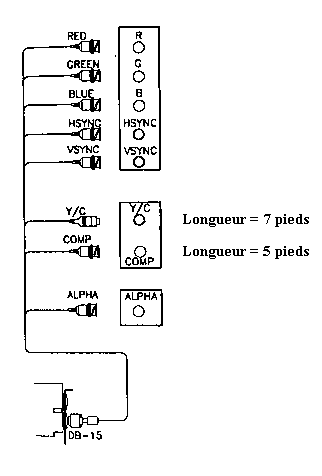

CÂBLE DE SORTIE VIDÉO PHOTO+
